스택(Stack)

스택(Stack)의 개념

LIFO(Last In First Out) 또는 FILO(First In Last Out) 형태로 동작하는 선형 자료 구조

stack1

스택(Stack)의 사전적 의미는 “더미”, “쌓다”로 자료 구조의 스택도 데이터를 순차적으로 나열한 구조이다.

가장 최근에 보관한 자료를 꺼내는 방식으로 동작한다.

스택의 연산은 Push와 Pop이 있다.

Push는 삽입 연산으로 가장 위에 원소를 추가하고, Pop은 삭제 연산으로 가장 위의 원소를 반환한다.

Top은 스택의 맨 위에 위치해 있는 원소를 가리킨다.

Push와 Pop은 Top으로 지정된 곳에서만 가능하다.

따라서 스택의 접근(Push와 Pop)은 한 곳(Top)에서만 일어난다.

스택의 예시로는 아래와 같이 접시를 쌓았을 때 맨 위의 제일 마지막으로 쌓은 접시부터 쓰게 되는 것을 생각하면 이해하기 쉽다.

plates

스택(Stack)의 특징

제일 위의 데이터만 알 수 있다.
스택이 담을 수 있는 크기를 초과하여 자료를 Push 하면 스택 오버플로우(Stack Overflow)가 발생한다.
스택이 비었을 때 Pop을 하면 스택 언더플로우(Stack Underflow)가 발생한다.

스택(Stack)의 활용 사례

※ 주로 왔던 길을 되돌아갈 때 유용

웹 브라우저의 뒤로 가기
문서 작업의 Ctrl + z (Undo)
역순 문자열 생성
후위 표기법 계산
함수 호출 시 복귀 저장
재귀 함수 호출 시 복귀 저장

스택의 연산

push(item) : 스택에 데이터(item) 추가
pop() : 스택의 맨 위 원소를 제거하고 반환
peek() / top() : 스택의 맨 위의 값을 반환 (제거하지 않음)
clear() : 스택 안 모든 값 강제 초기화 혹은 비어있는지 여부 확인
empty() / isEmptyStack() : 스택이 비어있는지 여부 확인 (비어있다면 True, 비어있지 않다면 False)
full() / isFullStack() : 스택이 가득 찼는지 여부 확인 (차 있다면 True, 차있지 않다면 False)
size() : 현재 스택에 들어있는 원소의 개수 반환 (크기 확인)

Python으로 스택 구현하기

ADT Stack

ADT(Abstract Data Type) 란?
프로그래밍 언어에서 사용되는 데이터형을 정의함에 있어서 그 데이터형에 적용 가능한 연산 형식과 제약 조건 등만을 보여주고 실제로 그 연산이 어떻게 구체적으로 표현되어 있는지는 알 수 없게 하는 기능.
출처 : 추상 데이터형 [abstract data type, 抽象-型] (컴퓨터인터넷IT용어대사전, 전산용어사전편찬위원회)
→ 간단히 말해, 구현 방법은 알리지 않고 실제 기능이나 형식(e.g. 함수)을 정의해 놓은 것.

push(item) : 스택에 데이터(item) 추가
pop() : 스택 맨 위 원소를 제거하고 반환
peek() : 스택의 맨 위의 값을 반환 (제거하지 않음)
clear() : 스택 안 모든 값 강제 초기화
isEmptyStack() : 스택이 비어있는지 여부 확인 (비어있다면 True, 비어있지 않다면 False)
isFullStack() : 스택이 가득 찼는지 여부 확인 (차 있다면 True, 차있지 않다면 False)
size() : 현재 스택에 들어있는 원소의 개수 반환 (크기 확인)
display() : top 위치에 있는 원소부터 차례대로 출력

스택 구현하기 - 부분 설명

1. 클래스 생성과 init


class STACK:
    def __init__(self, max_size=5):
        self.stack = []
        self.top = -1
        self.max = max_size-1

STACK이라는 클래스를 생성해주었다.

__init__ 함수

원소를 넣어줄 리스트 생성
이 리스트가 원소가 들어갈 스택 역할을 하는 것이다.
top 변수를 선언해준다.
top가 -1인 이유는 스택이 비어있는 상태로 설정해주기 위함이고, 리스트는 0번지부터 시작하기 때문이다.
스택의 최대 크기를 정해준다.
위에서 max_size를 정해주었는데, 이는 5개의 원소를 넣을 수 있다는 의미로 정해주었다.
max_size-1을 해준 이유는 첫 번째 원소의 인덱스 값이 0이기 때문에 총 5칸을 만들어주기 위함이다.

2. isEmptyStack()과 isFullStack()


    def isEmptyStack(self):
        if self.top == -1:
            return True
        else:
            return False

    def isFullStack(self):
        if self.top == self.max:
            return True
        else:
            return False

push와 pop을 해주기 위해서는 먼저 스택이 완전히 비워져 있는지, 혹은 꽉 차있는 지를 알아야 한다.

따라서 스택의 상태를 검사해줄 함수 isEmptyStack()과 isFullStack()을 먼저 선언해줄 것이다.

isEmptyStack 함수

만약 top이 -1(스택이 완전히 비워져 있음)이라면 True를 반환하고, 아니라면 False를 반환해준다.

isFullStack 함수

만약 top이 스택의 최대 크기와 일치(스택이 완전히 차있음)한다면 True를 반환하고, 아니라면 False를 반환해준다.

3. peek()


    def peek(self):
        if self.isEmptyStack() == True:
            print("Stack is empty.")
        else:
            return self.stack[self.top]

먼저, 스택이 비어있는지 검사해주어 비어있다면 “Stack is empty.”라는 메시지를 띄워준다.

비어있지 않다면 스택 맨 위의 값인 top을 반환해준다.

4. clear()


    def clear(self):
        self.stack = []
        self.top = -1

stack 변수를 다시 빈 리스트로 선언해주고, top의 값도 -1로 저장해준다.

5. size()


    def size(self):
        return len(self.stack)

len()을 이용해 스택의 크기를 반환해준다.

6. display()


    def display(self):
        for a in reversed(self.stack):
            print(a)

스택 안 값들을 top을 기준으로 출력해준다. (top을 제일 먼저 출력)

7. push()


    def push(self, item):
        if self.isFullStack() == True:
            print("Stack is full.")
        else:
            self.stack.append(item)
            self.top += 1

스택이 가득 차 있는지 검사를 해주고 가득 차 있다면 “Stack is full”을 출력해준다.

가득 차 있지 않다면 stack 안에 item 인자 값을 추가해주고, top의 위치를 1 증가시켜준다.

8. pop()


    def pop(self):
        if self.isEmptyStack() == True:
            print("Stack is empty.")
        else:
            pop_item = self.stack[self.top]
            del self.stack[self.top]
            self.top -= 1
            return pop_item

스택이 비어있는지 검사를 해주고 비어있다면 “Stack is empty.”를 출력해준다.

완전히 비어있지 않다면 pop_item 변수에 스택의 가장 위 원소를 저장해주고, 그 값을 스택에서 삭제해준다.

top의 위치 값도 1 감소시켜준다.

마지막으로 pop_item(스택 맨 위의 값)을 반환해준다.

전체 코드


class STACK:
    def __init__(self, max_size=5):
        self.stack = []
        self.top = -1
        self.max = max_size-1

    def isEmptyStack(self):
        if self.top == -1:
            return True
        else:
            return False

    def isFullStack(self):
        if self.top == self.max:
            return True
        else:
            return False

    def peek(self):
        if self.isEmptyStack() == True:
            print("Stack is empty.")
        else:
            return self.stack[self.top]

    def clear(self):
        self.stack = []
        self.top = -1

    def size(self):
        return len(self.stack)

    def display(self):
        for a in reversed(self.stack):
            print(a)

    def push(self, item):
        if self.isFullStack() == True:
            print("Stack is full.")
        else:
            self.stack.append(item)
            self.top += 1

    def pop(self):
        if self.isEmptyStack() == True:
            print("Stack is empty.")
        else:
            pop_item = self.stack[self.top]
            del self.stack[self.top]
            self.top -= 1
            return pop_item

스택 프레임(Stack Frame)

스택 프레임(Stack Frame)이란?

ESP(스택 포인터)가 아닌 EBP(베이스 포인터) 레지스터를 사용하여 스택 내의 로컬 변수, 파라미터, 복귀 주소에 접근하는 기법

➡️ 함수의 매개 변수, 함수 반환 주소값, 지역 변수 등 메모리의 스택 영역에 순서대로 저장되는 함수의 호출 정보를 스택 프레임이라고 한다.

짚고 넘어가기 - 스택

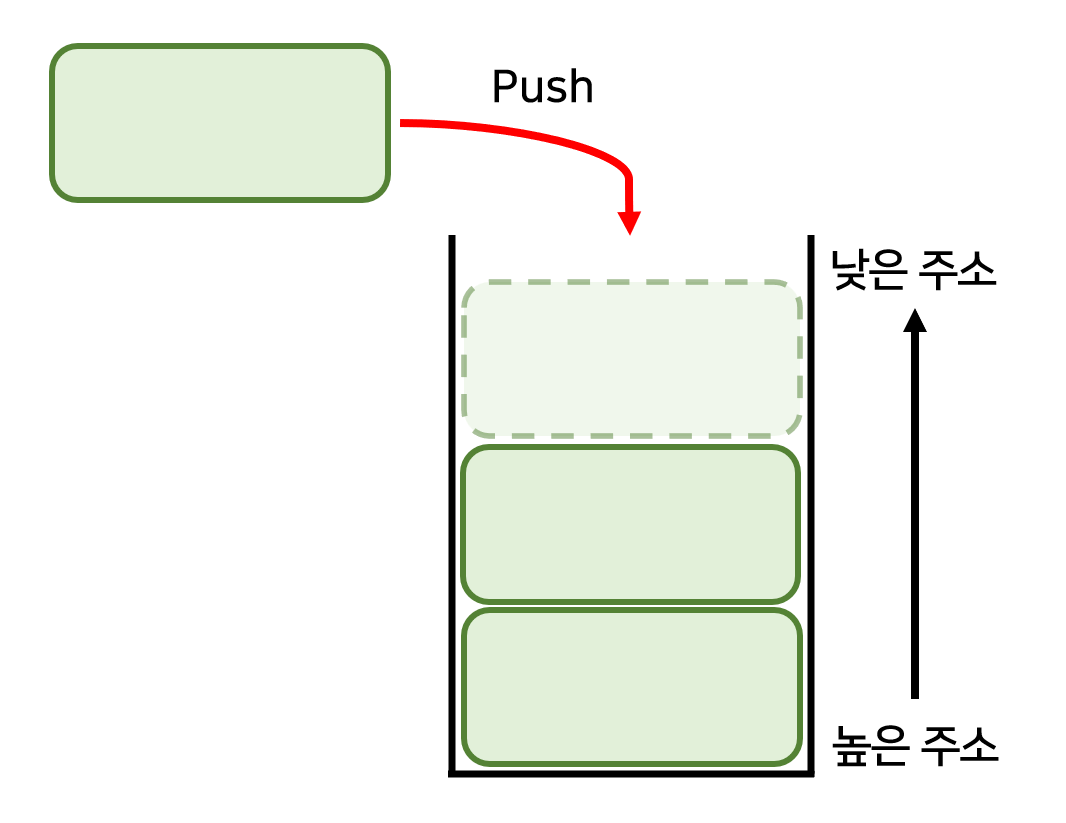

(1) Push

push

스택에 Push를 하여 값을 넣으면 스택의 바닥(EBP)에서 스택 탑(ESP)을 향해 데이터가 쌓인다.

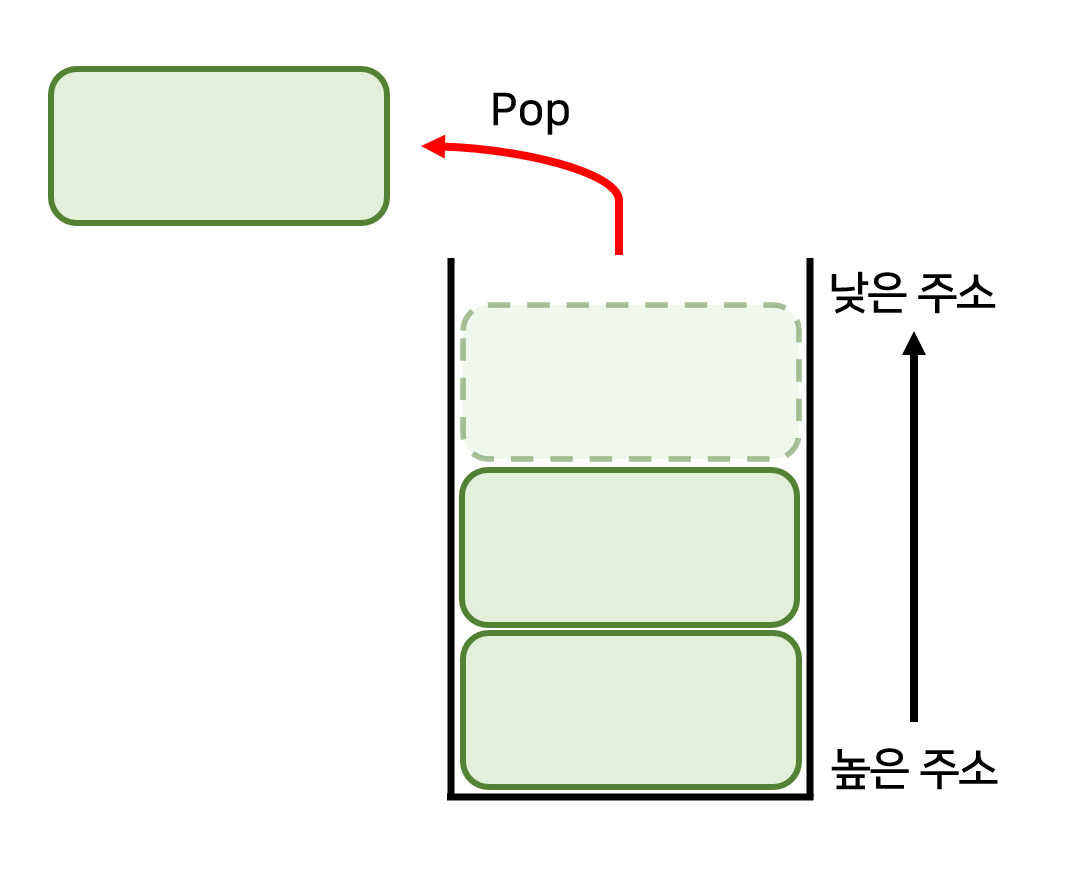

(2) Pop

pop

스택에 Pop을 하여 값을 빼면 스택의 탑(ESP)에서 스택의 바닥(EBP)을 향해 데이터가 줄어든다.

➡️ 즉, 데이터가 늘어날수록 낮은 주소에 저장이 된다.

데이터가 늘어날수록 낮은 주소에 저장이 되는 이유는 커널(Kernel)과 만나지 않도록 하기 위함이다.

함수의 호출 단계

함수가 사용할 매개 변수를 넣고 함수 시작 지점으로 점프한다. ➡️ 함수 호출
함수 내에서 사용할 스택 프레임을 설정한다. ➡️ 함수 프롤로그
함수의 내용을 수행한다. ➡️ 함수의 본체
수행을 끝내면 처음 호출한 지점으로 돌아가기 위해 스택을 복원한다. ➡️ 함수 에필로그

스택 프레임의 구조

PUSH EBP           # 함수시작 (EBP를 사용하기 전에 기존의 값을 스택에 저장)
MOV EBP, ESP       # 현재의 ESP를 EBP에저장

                   # 함수 본체
    ...            # 여기서 ESP가 변경되더라도 EBP가 변경되지 않으므로
                   # 안전하게 로컬 변수와파라미터를 엑세스할 수 있음

MOV ESP, EBP      # ESP를정리(함수 시작했을때의 값으로 복원시킴)
POP EBP            # 리턴되기 전에 저장해 놓았던 원래 EBP 값으로 복원
RETN               # 함수 종료

(1) 함수 프롤로그

PUSH EBP           # 함수시작 (EBP를 사용하기 전에 기존의 값을 스택에 저장)
MOV EBP, ESP       # 현재의 ESP를 EBP에저장

함수 수행을 마치면 다시 제자리로 돌아가기 위해 EBP의 값을 스택 PUSH 하여 저장해놓는다.

EBP에 ESP를 저장해줌으로써 스택 프레임을 생성해준다.

(2) 함수 에필로그

MOV ESP , EBP      # ESP를정리(함수 시작했을때의 값으로 복원시킴)
POP EBP            # 리턴되기 전에 저장해 놓았던 원래 EBP 값으로 복원
RETN               # 함수 종료

함수 수행을 마치면 호출을 했던 지점으로 돌아가기 위해 처음 함수가 시작되었을 때의 값으로 복원시킨다.

그다음, 프롤로그에서 PUSH 해놓았던 값을 다시 POP 하여 EBP에 넣어준다.

실습하기

C 코드


#include <stdio.h>

int sub(int a, int b) {
	int x = a, y = b;

	return (x - y);
}

int main() {
	int a = 5, b = 1;
	printf("%d\n", sub(a, b));

	return 0;
}

위의 C 코드를 디버거로 열어보았다.

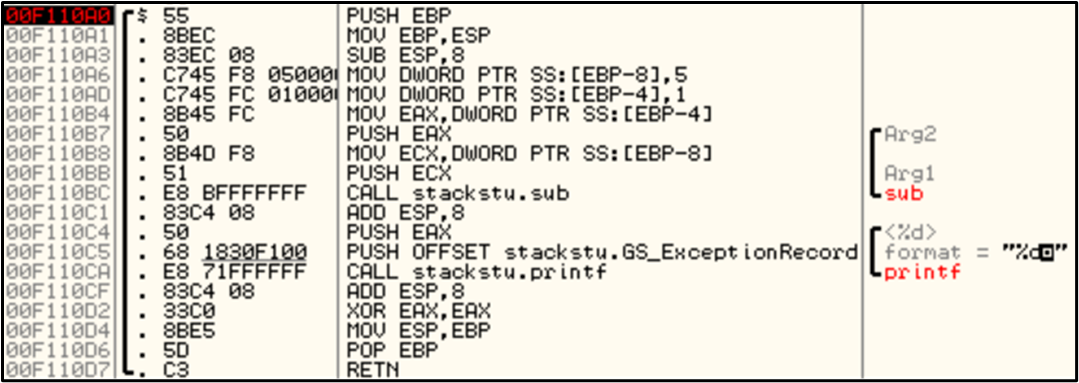

main() 함수

sub() 함수

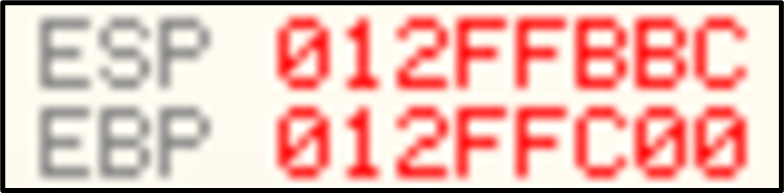

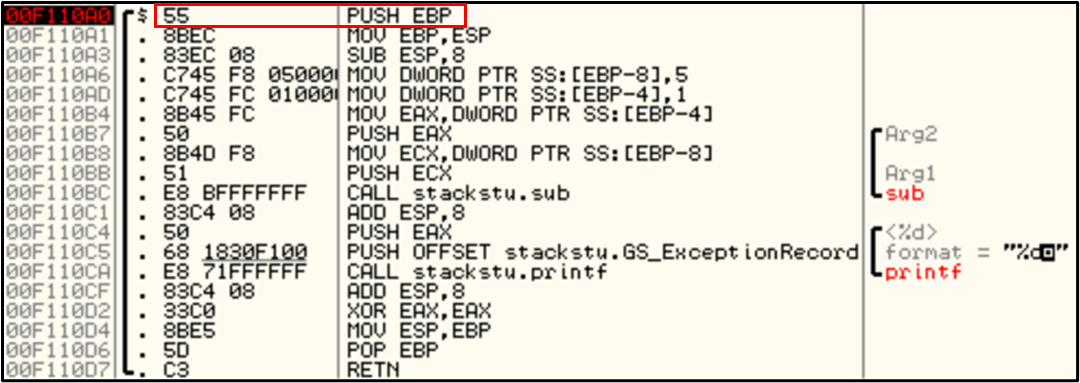

(1) main() 함수 시작 & 스택 상태

⬇️main() 함수를 실행했을 때의 스택 상태

EBP의 값을 스택에 집어넣는 과정은 EBP가 이전에 가지고 있던 값을 스택에 백업해두기 위함이다.

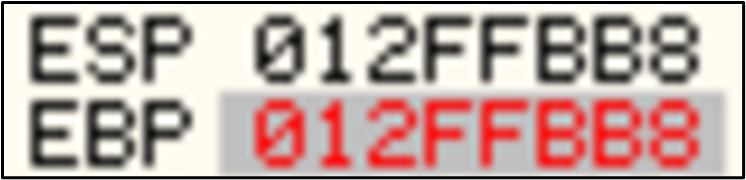

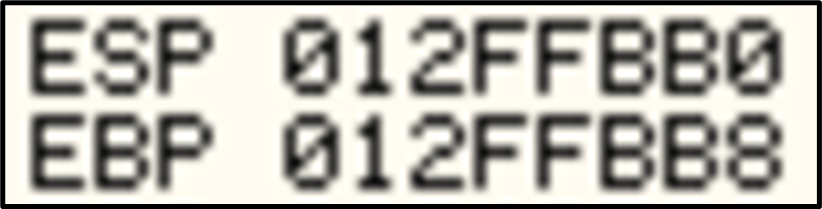

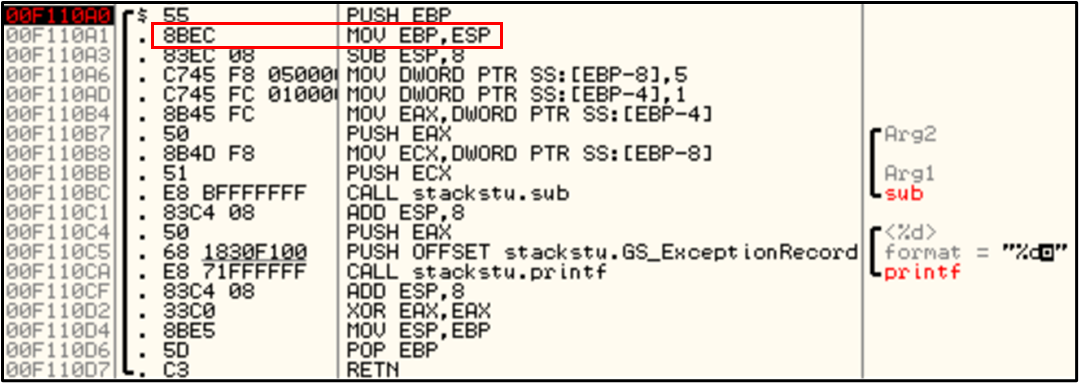

(2) main() 함수 스택 프레임 생성

EBP에 ESP의 값을 옮겨줌으로써 서로 같은 값(012FFBB8)을 가지게 된다. 12FFBB8의 주소에는 12FFC00이라는 값이 저장되어 있다. 12FFC00은 main() 함수의 시작 때 EBP가 가지고 있던 초기 값이다.

main() 함수가 끝날 때까지 EBP 값은 고정된다.

따라서 스택에 저장된 함수의 매개 변수와 지역 변수들은 EBP를 통해 접근하게 된다.

➡️ 2F10A0과 2F10A1 주소의 두 명령어를 통해 main() 함수에 대한 스택 프레임이 생성되었다.

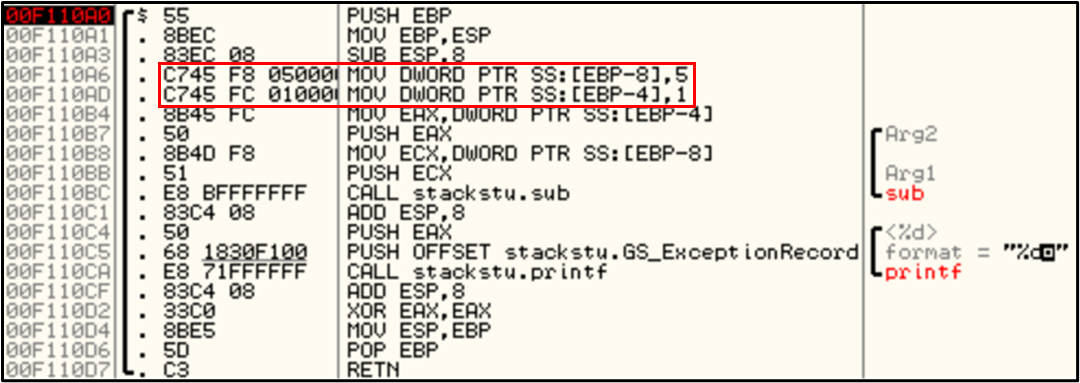

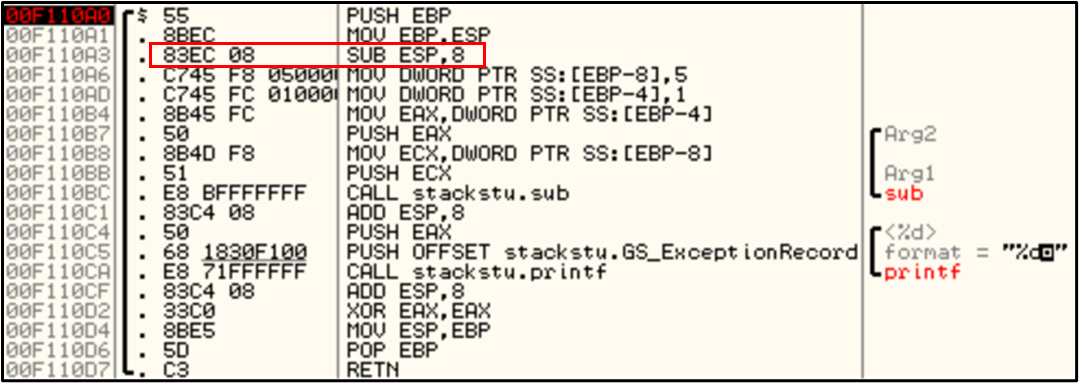

(3) 지역 변수 설정

⬇️해당 C 코드


int a = 5, b = 1;

위의 C 코드를 보면 int형 변수 2개를 선언해 주었다.

이 두 변수를 스택에 저장하려면 공간을 마련해주어야 하는데, int는 4바이트니 총 8바이트가 필요하다.

이 과정을 ESP에 8을 빼줌으로써 필요한 공간을 확보해 주었다.

이제 만들어둔 공간에 각각 5와 1을 넣어줄 차례이다.

[EBP-8]의 주소에 5를 넣어주고, [EBP-4]의 주소에 1을 넣어준다.

따라서 [EBP-8]은 변수 a이고, [EBP-4]는 변수 b임을 알 수 있다.

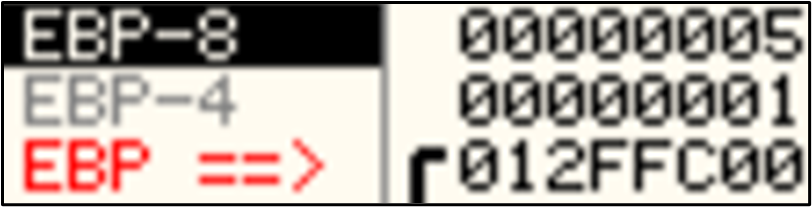

⬇️지금까지 실행한 후의 스택 상태

5와 1이 들어 있는 모습을 볼 수 있다.

(4) sub() 함수 매개 변수 입력 & sub() 함수 호출

⬇️해당 C 코드


printf("%d\n", sub(a, b));

EAX에는 [EBP-4] 즉, 1을 옮겨주고 스택에 넣는다.

ECX에는 [EBP-8] 즉, 5를 옮겨주고 스택에 넣는다.

이는 변수 a, b를 스택에 넣는 것이다.

주목할 내용은 파라미터가 C언어의 입력 순서와는 반대로 스택에 저장된다는 것이다.

이를 “함수 파라미터의 역순 저장”이라고 한다

⬇️지금까지 실행한 후의 스택 상태

그 이후, sub() 함수를 호출한다.

(5) sub() 함수 시작 & 스택 프레임 생성

⬇️해당 C 코드


int sub(int a, int b) {

main() 함수와 마찬가지로 sub() 함수도 자신만의 스택 프레임을 생성한다.

스택 프레임의 생성 과정은 main() 함수와 같다.

⬇️지금까지 실행한 후의 스택 상태

main() 함수에서 사용되던 EBP 값(12FFBB8)을 스택에 백업한 후 EBP는 12FFBA0로 새롭게 세팅된 것을 확인할 수 있다.

(6) sub() 함수의 지역 변수 설정

⬇️해당 C 코드


	int a = 5, b = 1;

sub() 함수의 지역 변수 x, y에 각각 매개 변수 a, b를 대입을 해주는 부분이다.

이 역시 int형 변수 x와 y에 8바이트의 공간을 확보해준다.

sub() 함수에서 스택 프레임이 생성되면서 EBP의 값이 변했다.

따라서 [EBP+8], [EBP+C]가 각각 매개 변수 a, b를 가리킨다. (C는 16진수)

[EBP-8], [EBP-4]는 각각 sub() 함수의 지역 변수 y, x를 의미한다.

⬇️지금까지 실행한 후의 스택 상태

(7) sub() 연산


	return (x - y);

위의 코드의 연산 부분이다.

EAX에 [EBP-4] 즉, x를 옮겨준다.

그다음, 5의 값이 들어있는 EAX에 y의 값이 들어있는 [EBP-8]를 빼준다.

이 과정을 쉽게 연산으로 표현한다면

5 - 1

이 된다. 따라서 EAX의 값이 4가 되었다.

(8) sub() 함수 스택 프레임 해제 & 함수 종료(리턴)


	return (x - y);
}

위의 코드의 해당하는 부분이다.

EBP 값을 ESP에 대입해준다. 이는 sub() 함수가 시작될 때의 ESP값을 EBP에 넣어 두었다가 함수가 종료될 때 ESP를 원래대로 복원시키는 목적으로 사용하는 것이다.

sub() 함수를 시작하면서 스택에 미리 저장해둔 EBP 값을 복원해준다.

이 명령어는 앞의 PUSH EBP 명령에 대응하는 것이다.

main() 함수의 EBP값을 복원함으로써 sub() 함수의 스택 프레임이 해제된다.

⬇️지금까지 실행한 후의 스택 상태

ESP가 12 FFBA4이고, 이 주소의 값은 F110C1이다.

이 값은 CPU가 스택에 입력한 복귀 주소이다.

RETN 명령어가 실행되면 스택에 저장된 복귀 주소로 리턴한다.

⬇️지금까지 실행한 후의 스택 상태

스택 상태를 확인해보면, sub() 함수를 호출하기 전의 상태로 되돌아왔다.

(4) sub() 함수 매개 변수 입력 & sub() 함수 호출의 sub() 함수 호출 전의 스택 상태를 확인해보면

완벽히 일치한다.

프로그램은 이런 식으로 스택을 관리하기 때문에 함수의 호출이 아무리 많더라도 스택이 깨지지 않고 잘 유지되는 것이다.

하지만 함수의 매개 변수, 복귀 주소값 등을 한 번에 보관하기 때문에 스택 버퍼 오버 플로우(Stack Buffer Overflow)에 취약하다.

(9) sub() 함수 매개 변수 제거(스택 정리)

sub() 함수에서 다시 main() 함수로 돌아왔다.

‘ADD’ 명령으로 ESP에 8을 더하는 이유는 더 이상 사용하지 않는 sub() 함수에게 넘겨준 매개 변수인 a, b를 정리해주기 위함이다.

‘ADD’ 명령 실행 전에 다음 아래의 스택 상태를 잘 보면 12FFBA8과 12FFBAC 주소에 5와 1, 즉 매개 변수 a, b가 있는 것을 알 수 있다.

⬇️실행 후 스택 상태

(10) printf() 함수 호출

⬇️해당 C 코드


	printf("%d\n", sub(a, b));

PUSH EAX : EAX에는 sub() 함수에서 저장된 리턴 값인 4가 들어있다.

PUSH OFFSET … : “%d\n”

CALL stackstu.printf : printf() 함수 호출

ADD ESP, 8 : 매개 변수 정리

(11) 리턴 값 설정

⬇️해당 C 코드


	return 0;

main() 함수의 리턴 값(0)을 설정해주는 코드이다.

XOR은 배타적 논리합으로, 비교하는 값들이 서로 같으면 0을 반환한다.

같은 레지스터를 비교했으므로 0이 된다.

XOR을 사용하는 이유는 ‘MOV’ 명령어보다 실행 속도가 빠르기 때문에 레지스터를 초기화시킬 때 많이 사용된다.

(11) 스택 프레임 해제 & main() 함수 종료

⬇️해당 C 코드


	return 0;
}

main() 함수의 스택 프레임을 해제한다.

main() 함수의 지역 변수 역시 유효하지 않게 되었다.

POP EBP까지 실행하고 나면 아래의 이미지와 같이 main() 함수가 시작할 때의 스택 모습과 현재의 스택 프레임이 동일해진다.

이제 메인 함수가 ‘RETN’ 명령어를 실행 하면서 리턴 주소로 점프한다.

그 이후에는 프로세스 종료 코드가 실행되며 최종적으로 프로그램이 종료가 된다.

— ### 참고 자료

이승원. 『리버싱 핵심 원리』. 인사이트, 2012

[정보통신기술용어해설] - 스택 http://www.ktword.co.kr/test/view/view.php?m_temp1=1306
